はじめに
平面の繰り返しパターンは17種に分類することが、数学的に証明されています。それも4つの基本移動(並進・鏡映・回転・映進)の組み合わせで17パターンを作成できます。
詳しくは以下のWikipediaのリンクと参考書籍を参照ください。
文様群 もしくは壁紙群（かべがみぐん）は、パターンの対称性に基づく、2次元内での繰り返しパターンに関する数学的な分類である。このようなパターンは、建築や美術で頻繁に使用され、そのパターンは17種に大別される。
このシリーズでは、GLSLで17の平面繰り返しパターンを実装してみます。
紹介するパターンはp1~pmgまでの9パターンになります。残りのパターンは次回に紹介します。
基本的なコードの説明
このシリーズでは、対称性が分かりやすいように三角形を4つの基本移動をさせることでパターンを作成します。まずは基本的なmainのコードを説明します。
void main() {
vec2 uv = vUv; // 0~1 の範囲のUV座標
vec2 tile = vec2(6.0); // 分割数を6倍に設定
float offsetX = 0.5;
vec2 tuv = repeatP1(uv, tile, offsetX);
// 三角形の頂点座標を設定
vec2 p0 = vec2(0.0, 0.0);
vec2 p1 = vec2(0.0, 1.0);
vec2 p2 = vec2(1.0, 1.0);
vec3 color = isUv ?
vec3(tuv, 0.0) :
vec3(triangle(tuv, p0, p1, p2));
fragColor = vec4(color, 1.0);
}vUvには0~1の範囲のUV座標が入っています。tileで分割数を設定し、各パターンの関数に使用します。isUvはuniform変数で、デモのチェックボックスに対応し、チェックを入れるとUV座標を色で表示します。
三角形を描画する関数は次のようになっているので、気になる方は参照ください。
3つの頂点座標を渡し、三角形の内側の場合に1.0を返すので白色になります。
triangle関数のコード
float triangle(vec2 uv, vec2 p0, vec2 p1, vec2 p2) {
vec2 v0 = p1 - p0;
vec2 v1 = p2 - p0;
vec2 v2 = uv - p0;
float d00 = dot(v0, v0);
float d01 = dot(v0, v1);
float d11 = dot(v1, v1);
float d20 = dot(v2, v0);
float d21 = dot(v2, v1);
float denom = d00 * d11 - d01 * d01;
float v = (d11 * d20 - d01 * d21) / denom;
float w = (d00 * d21 - d01 * d20) / denom;
float u = 1.0 - v - w;
return step(0.0, u) * step(0.0, v) * step(0.0, w);
}それでは、p1の単純な並進からみていきましょう。

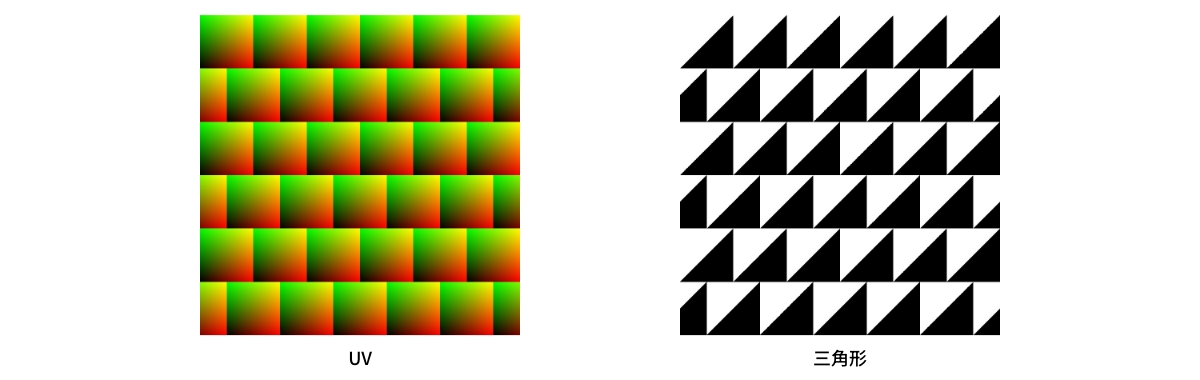

p1(単純な並進)
p1では基本移動の並進を繰り返して展開します。
このデモでは、偶数行のみX方向にずらせるようにしてます。
コードは以下のようになります。
vec2 repeatP1(vec2 uv, vec2 tile, float offsetX) {
vec2 p = uv * tile;
float row = floor(p.y);
p.x += mod(row, 2.0) == 0.0 ? offsetX : 0.0; // 偶数行のみ移動させる
return fract(p);
}UV座標をtileで拡大し、行番号をfloorで取得します。
mod関数で行番号が偶数のときのみにX方向にoffsetX分移動させています。
最後にfract関数で0~1の範囲に戻すことで繰り返しパターンを作成しています。

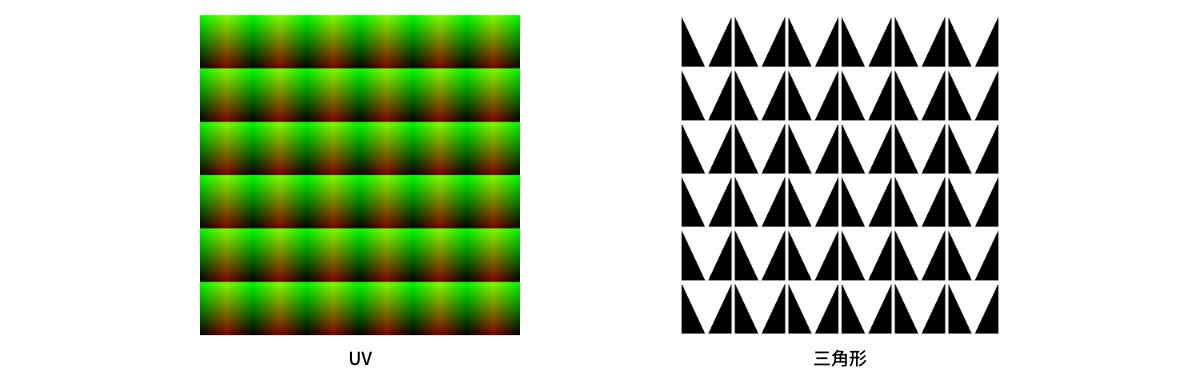

pm(一方向の鏡映)
pmでは左右に鏡映し、並進します。
デモでは、右半分の正三角形を鏡映し繰り返すようにしてます。
コードは以下のようになります。
vec2 repeatPm(vec2 uv, vec2 tile) {
vec2 p = uv * tile;
vec2 f = fract(p);
// 右半分を鏡映
if (f.x > 0.5) {
f.x = 1.0 - f.x;
}
return f;
}拡大したUV座標をfractで0~1の範囲にし、右半分(f.x > 0.5)の場合に1.0から引くことで、反転することになるので鏡映の操作になります。

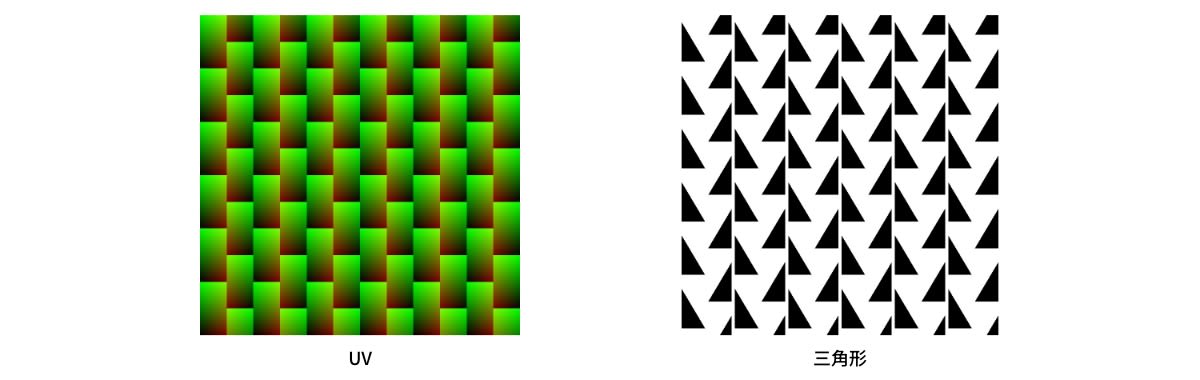

pg(一方向の映進)
pgでは映進させて左右あるいは上下など一方向に繰り返します。鏡映は含みません。
デモでは右半分の三角形を上下に移動できるようにしています。
コードは以下のようになります。
vec2 repeatPg(vec2 uv, vec2 tile, float offsetY) {
vec2 p = uv * tile;
vec2 cellSize = vec2(0.5, 1.0); // 基本セルサイズ
vec2 q = p;
// X基本並進
q.x = mod(q.x, cellSize.x);
// 2セル周期で判定
if (mod(p.x, cellSize.x * 2.0) >= cellSize.x) {
q.y += cellSize.y * offsetY;
q.x = cellSize.x - q.x;
}
// Y基本並進
q.y = mod(q.y, cellSize.y);
return q;
}ここでは基本モチーフの領域(cellSize)を横が0.5、縦が1.0の長方形に設定しています。
if文の判定は、右半分の領域かを判定していて、その場合はY方向にoffsetY分移動させ、X方向は反転させています。これでpgの操作が実現できます。
最後にY方向に基本並進させるためにmod関数を使用しています。
cm(鏡映 + 平行映進)
cmでは、鏡映と平行映進を組み合わせて繰り返します。
デモでは偶数列のみ0.5を掛けることで、半分シフトさせています。
vec2 repeatCm(vec2 uv, vec2 tile) {
vec2 p = uv * tile;
vec2 id = floor(p);
vec2 f = fract(p);
// 列番号
float col = mod(id.x, 2.0);
// 偶数列なら半分Yシフト
f.y += 0.5 * col;
// Y周期
f.y = mod(f.y, 1.0);
f.x = f.x > 0.5 ? 1.0 - f.x : f.x;
return f;

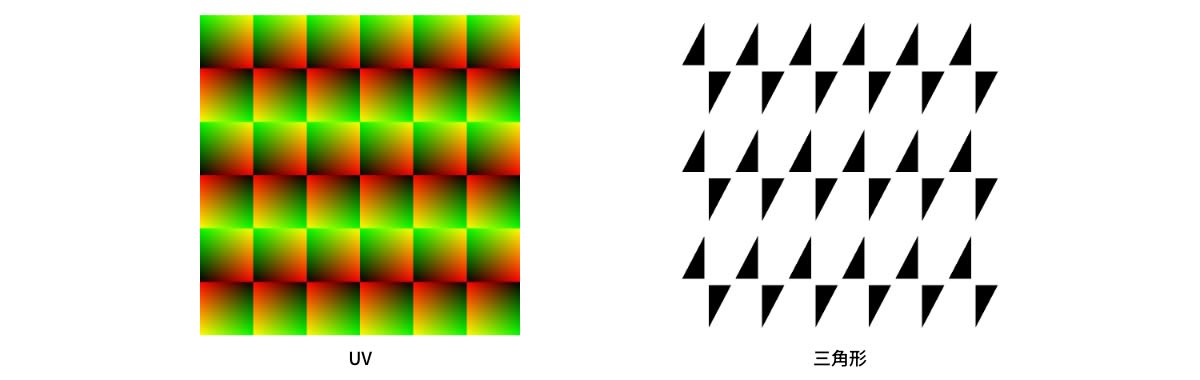

}p2(180度回転)
p2では、180度回転と並進を組み合わせて繰り返します。
180度回転は、行列を使用して実装しています。
上図のUVのとおり、偶数行を180度回転させるようにしてます。
vec2 repeatP2(vec2 uv, vec2 tile) {
vec2 p = uv * tile;
vec2 center = vec2(0.5);
vec2 id = floor(p);
vec2 f = fract(p) - center;
float parity = mod(id.y, 2.0);
mat2 R = mat2(
-1.0, 0.0,
0.0,-1.0
);
f = mix(R * f, f, parity);
return f + center;
}偶数行の判定は、mod(id.y, 2.0)で行い、偶数行のときは180度回転させる行列Rを掛けています。
float parity = mod(id.y, 2.0);
mat2 R = mat2(
-1.0, 0.0,
0.0,-1.0
);
f = mix(R * f, f, parity);回転の中心はUV座標の(0.5, 0.5)に設定しているので、fから中心を引いて回転させた後、中心を足すことで回転させています。

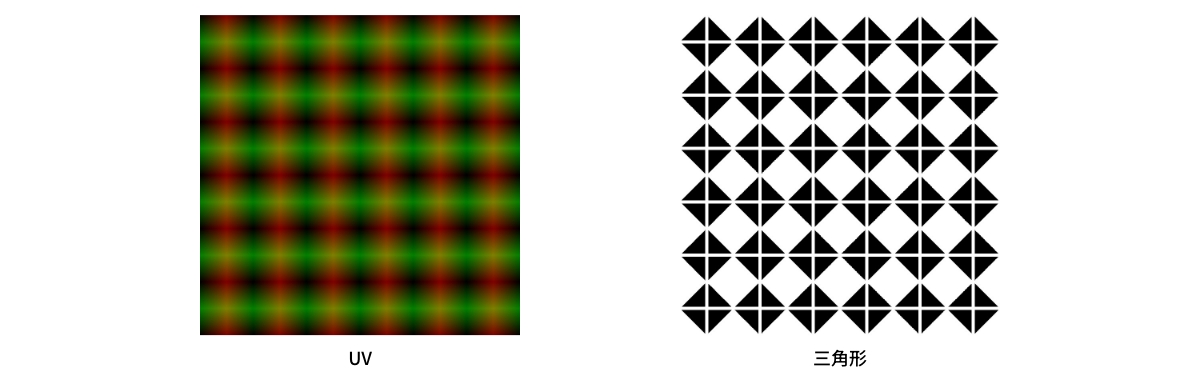

pmm(二方向の鏡映、点を中心にした90度鏡映)
pmmでは、モチーフが鏡映してから、さらに直行する軸で鏡映します。また、別に考えると点を中心に3回の90度を回転させているともいえます。
pmではX軸方向を鏡映していましたが、pmmではさらにY軸方向も鏡映するようにコードを書けばいいでしょう。
vec2 repeatPmm(vec2 uv, vec2 tile) {
vec2 p = uv * tile;
vec2 f = fract(p);
f.x = f.x > 0.5 ? 1.0 - f.x : f.x;
f.y = f.y > 0.5 ? 1.0 - f.y : f.y;
return f;
}cmm(2本の対角線の両方に鏡映)

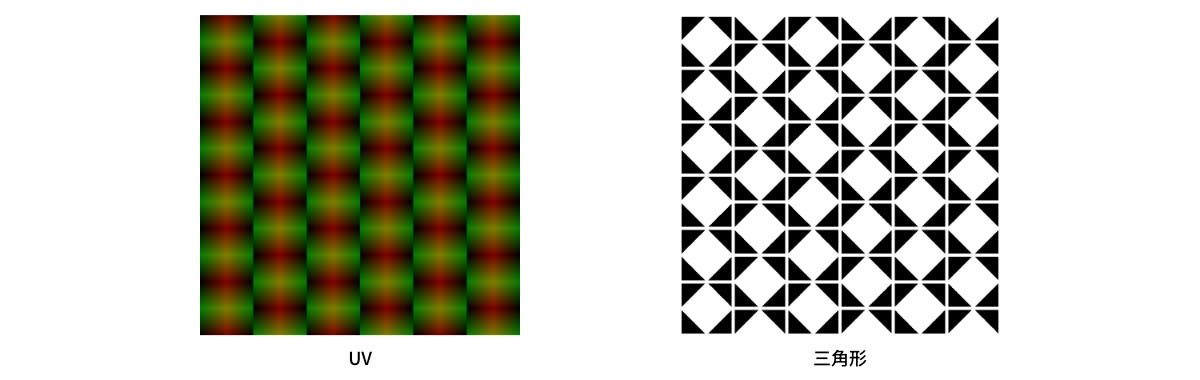

pmmと同様にモチーフが直交する軸で鏡映しますが、展開の仕方がことなります。cmmではひし形格子状で展開されます。
GLSLのコードはpmmのコードにy軸方向の条件を追加して鏡映させることで実現できます。
vec2 repeatCmm(vec2 uv, vec2 tile) {
vec2 p = uv * tile;
vec2 id = floor(p);
vec2 f = fract(p);
// 列番号
float col = mod(id.x, 2.0);
// 奇数列なら半分Yシフト
f.y += 0.5 * col;
// Y周期
f.y = mod(f.y, 1.0);
f.x = f.x > 0.5 ? 1.0 - f.x : f.x;
f.y = f.y > 0.5 ? 1.0 - f.y : f.y;
return f;

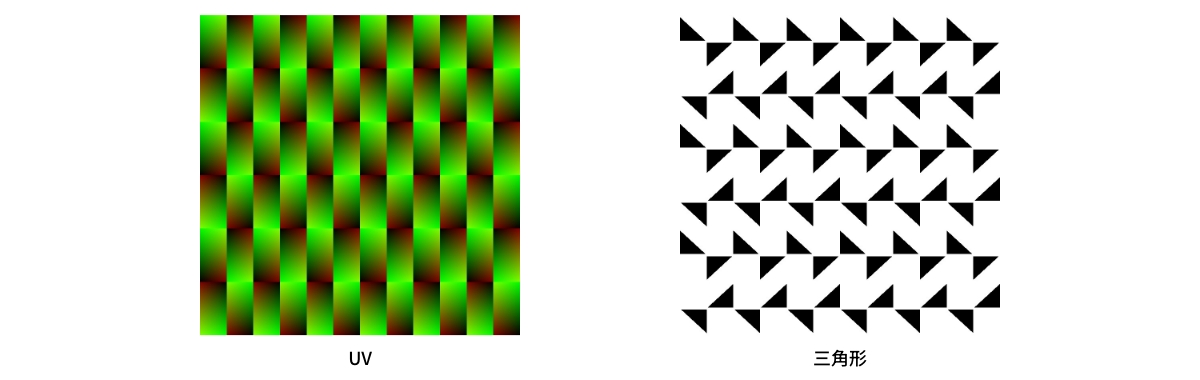

}pgg(二方向の映進)
pggでは、モチーフが二方向に映進するパターンです。p2(180度回転)してから映進させても同じ結果が得られます。
vec2 repeatPgg(vec2 uv, vec2 tile) {
vec2 p = uv * tile;
vec2 id = floor(p);
vec2 f = fract(p);
if (f.x > 0.5) {
f.x = f.x - 0.5;
f.y = 1.0 - f.y;
}
if (mod(id.y, 2.0) < 1.0) {
f.x = 0.5 - f.x;
f.y = 1.0 - f.y;
}
return f;

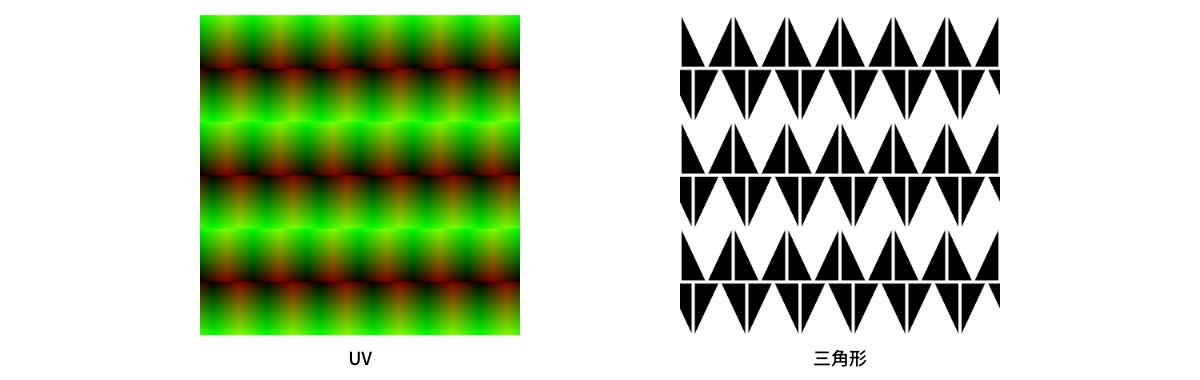

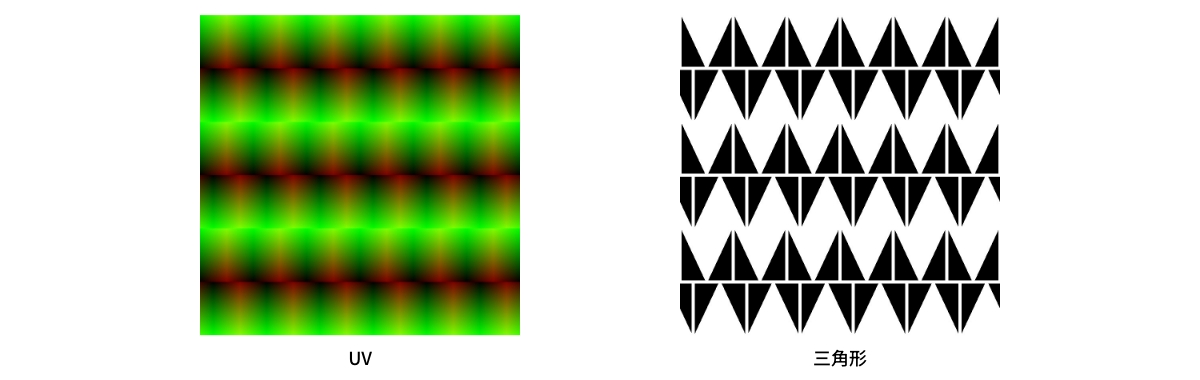

}pmg(一方向の鏡映、他方向の映進)
pmgでは、鏡映したモチーフが、さらに映進して繰り返すパターンです。方向が互い違いになるパターンができあがります。
vec2 repeatPmg(vec2 uv, vec2 tile, float offsetX) {
vec2 p = uv * tile;
vec2 id = floor(p);
vec2 f = fract(p);
if(mod(id.y, 2.0) < 1.0){
f.y = 1.0 - f.y;
f.x = fract(f.x - offsetX);
}
if(f.x > 0.5){
f.x = 1.0 - f.x;
}
return f;
}まとめ
今回は、p1~pmgまでの9パターンを紹介しました。次回は残りの8パターンを紹介します。
