はじめに#

「リアルタイムグラフィックスの数学」の第 1 章の補間についての勉強ログです。

リアルタイムグラフィックスの数学 ― GLSLではじめるシェーダプログラミング巴山竜来 Amazon.co.jpで購入する

線形補間とグラデーション#

mix 関数について#

GLSL における mix 関数は以下のような数式になります。

\bm{a} + x\overrightarrow{AB} = \bm{a} + x(\bm{b} - \bm{a}) = (1 - x)\bm{a} + x\bm{b}

これは、線分 AB があり、その線分上を動く 0 以上 1 以下の x に対して、線分 AB を x: (1 - x)に内分する点の位置ベクトルを表しています。上記の式のベクトルをmix(a, b, x)として定義しています。このように 2 点間をつなぐことを補間と呼び、上記の式は線形補間（Linear Interpolation）の公式です。

コード 1.1 のように、赤(1, 0, 0)と青(0, 0, 1)を mix 関数でつなぐことで 2 色のグラデーションを作ることができます。

コード1.1

vec2 RED = vec3(1.0, 0.0, 0.0);
vec3 BLUE = vec3(0.0, 0.0, 1.0);
vec3 col = mix(RED, BLUE, pos.x);

双線形補間#

補間関数を 2 変数にすると、2 次元区間上の補間を考えることができる。下記の 2 変数関数を考える。

f(x, y) = \mathrm{mix}(\mathrm{mix}(\bm{a}, \bm{b}, x), \mathrm{mix}(\bm{c}, \bm{d}, x), y)

$x$ と $y$ に $0$ と $1$ を代入するとそれぞれ、 $f(0, 0)=\bm{a}$ 、 $f(1, 0)=\bm{b}$ 、 $f(0, 1)=\bm{c}$ 、 $f(1, 1)=\bm{d}$ になるのを確認してみてください。

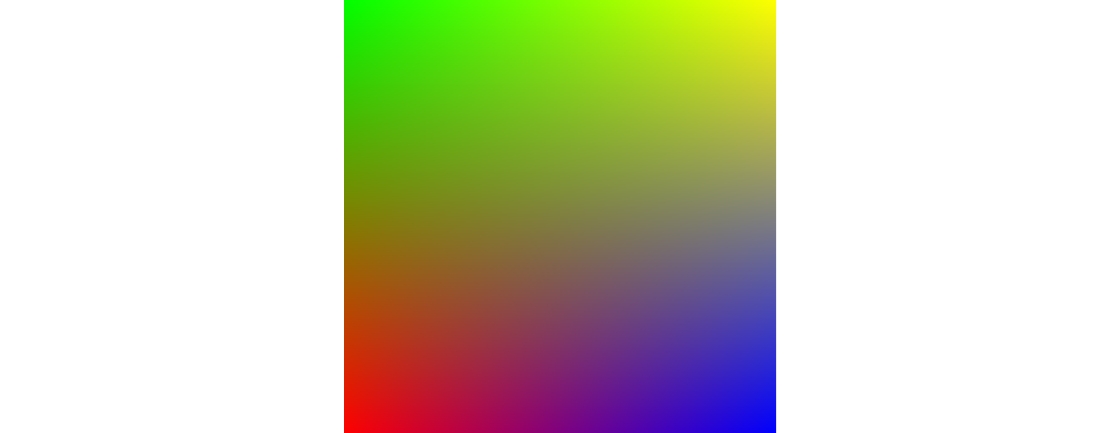

コード 1.3 では、4 色をつなぐグラデーションを作成してます。

$(0, 0)$ が赤で、 $(0, 1)$ が青、 $(1, 0)$ が緑で、 $(1, 1)$ が黄色となり、その間はグラデーションになっているのが確認できるでしょう。

階段関数によるポスタリゼーション#

線形補間は連続的につなぐ補間ですが、ポスタリゼーションは離散的な値で補間を行う方法です。コード 1.4 では、step 関数と fract 関数,floor 関数を用いてポスタリゼーションを実装してます。

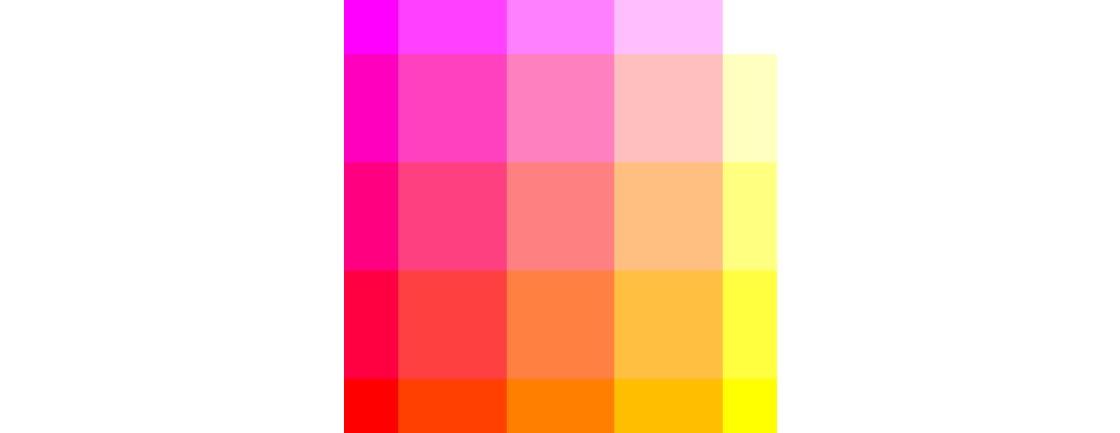

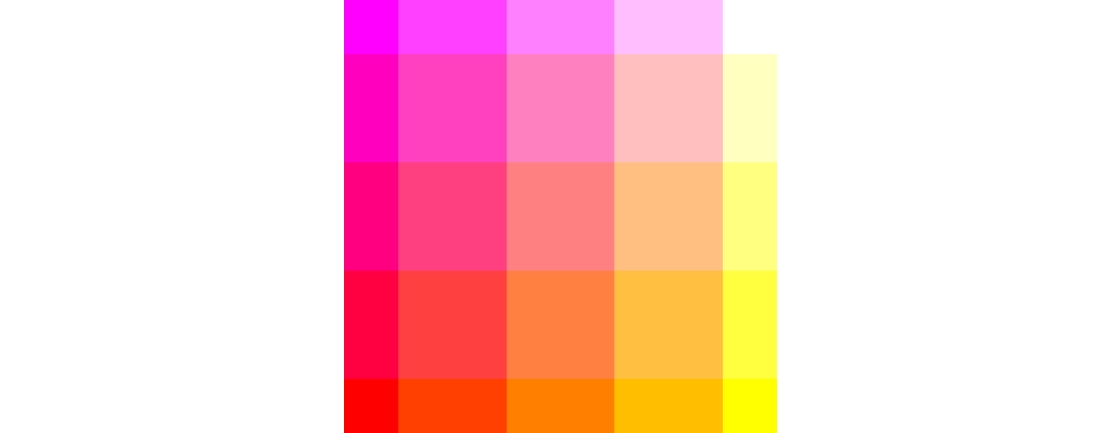

次のコード 1.4 では、双線形補間で $(0, 0)$ が赤で、 $(0, 1)$ がピンク、 $(1, 0)$ が黄色で、 $(1, 1)$ が白となるグラデーションを作成し、ポスタリゼーションで階段状に補間しています。

コード1.4

void main(){
  vec2 pos = gl_FragCoord.xy / u_resolution.xy;
  vec3[4] col4 = vec3[](
    vec3(1.0, 0.0, 0.0),
    vec3(1.0, 1.0, 0.0),
    vec3(1.0, 0.0, 1.0),
    vec3(1.0, 1.0, 1.0)
  );

  float n = 4.0;
  pos *= n;
  pos = floor(pos) + step(0.5, fract(pos));
  pos /= n;

  vec3 col = mix(mix(col4[0], col4[1], pos.x), mix(col4[2], col4[3], pos.x), pos.y);
  fragColor = vec4(col, 1.0);
}

ここで階段状に補間してる部分の数式を床関数を[]で表すと以下のようになってます。

([nx] + step(0.5, fract(x))) / n

サンプルコードではフラグメント座標範囲を[0, 4]にスケールし、4 分割しています。

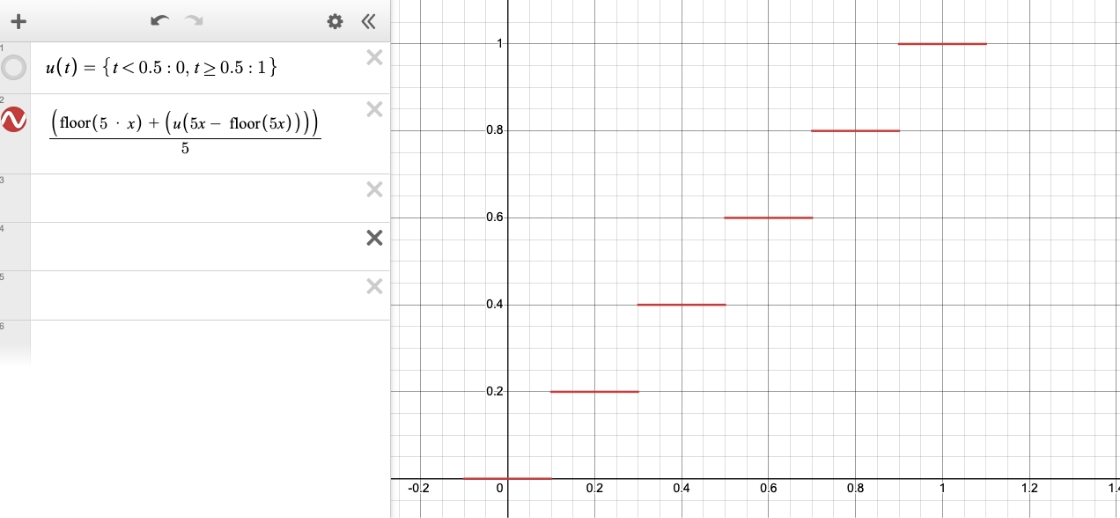

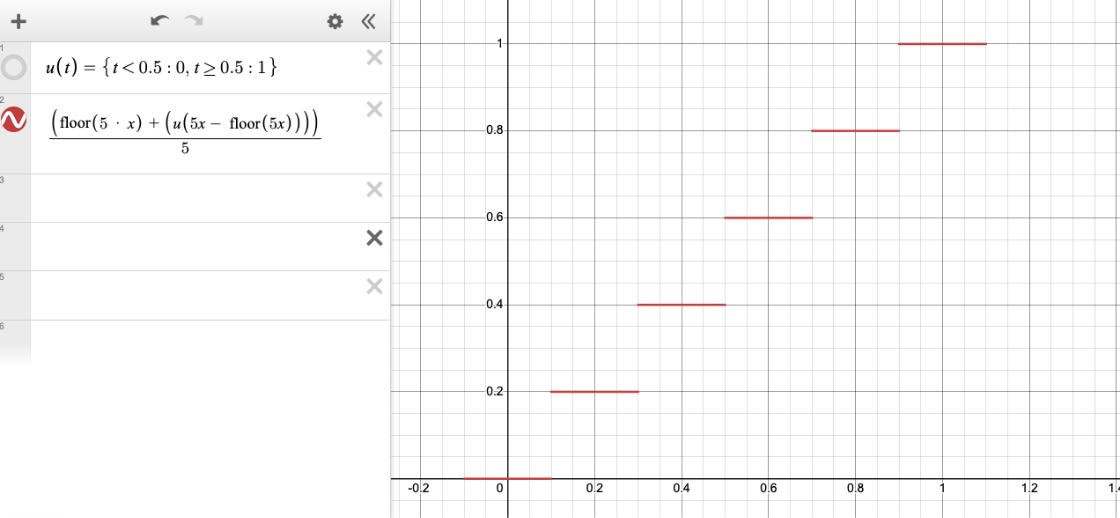

ここで、Desmos 上で先程のポスタリゼーションの数式を見てみましょう。分かりやすいように 5 分割にしています。

$1/5 = 0.2$ になるので、y 軸方向では 0.2 ずつ増加してるのが分かるかと思います。x 軸方向も同様に 0.2 ずつ増加していますが、[0.0, 0.1]と[0.9, 1.0]の範囲は 0.1 の増加になります。

なので、先程のサンプルコードの画像も両端は半分の区切りになります。実際に値を代入してみて、グラフ通りになるか確認してみてください。

極座標を使ったマッピング#

極座標について#

直交座標(デカルト座標)では点を $(x, y)$ の形で表しますが、極座標では、点を距離と角度を使って表します。極座標では次のようになります。

(r, \theta)

$r$ : 原点からの距離(動径)
$\theta$ : x 軸正方向からの角度(偏角)

極座標と直交座標の変換は以下のようになります。

x = r \cos(\theta), y = r \sin(\theta)

r = \sqrt{x^2 + y^2}, \theta = \arctan(y / x)

GLSL では、動径は組み込み関数のlengthで計算できます。偏角の arctan はatanで計算できますが、 $x=0$ 上では定義されてないので、拡張したatan2関数を作ります。

atan2

const float PI = 3.1415926;

float atan2(float y, float x) {
  return x == 0.0 ? sign(y) * PI / 2.0 : atan(y, x);
}

sign関数は、値が正なら 1、負なら-1、 $0$ なら $0$ を返します。ここでは、 $x=0$ の場合なので、y が正なら $\pi/2$ になり 90 度、負なら $-\pi/2$ になり-90 度となることを表してます。

このatan2関数を使用し、直交座標を極座標に変換するxy2pol関数は次のようになります。

xy2pol

vec2 xy2pol(vec2 xy) {
  return vec2(atan2(xy.y, xy.x), length(xy));
}

極座標を直交座標に変換するpol2xy関数は次のようになります。

pol2xy

vec2 pol2xy(vec2 pol) {
  return pol.y * vec2(cos(pol.x), sin(pol.x));
}

引数のpolは、極座標の形で表されます。pol.xは偏角、pol.yは動径です。

マッピング#

ここでは、サンプルコード 1.2 の直交座標での 3 色(赤・青・緑)をつなぐグラデーションを極座標にマッピングしてみます。

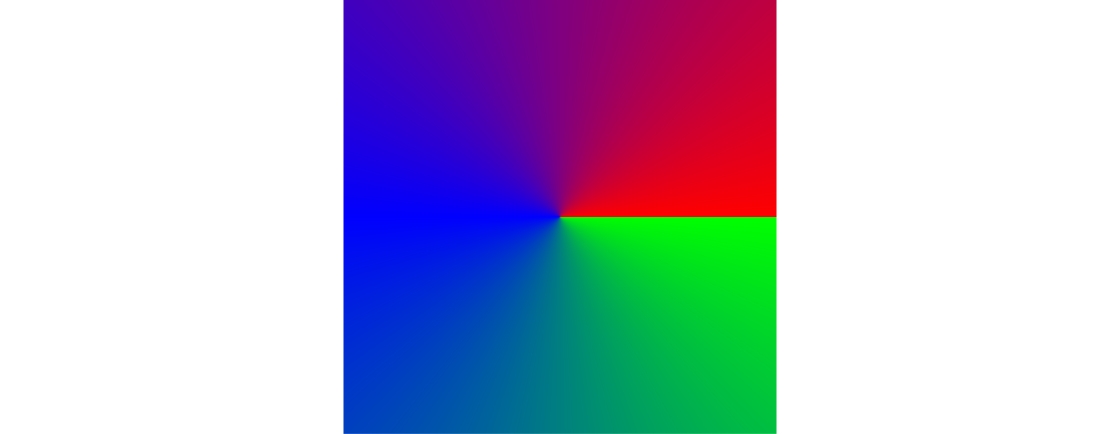

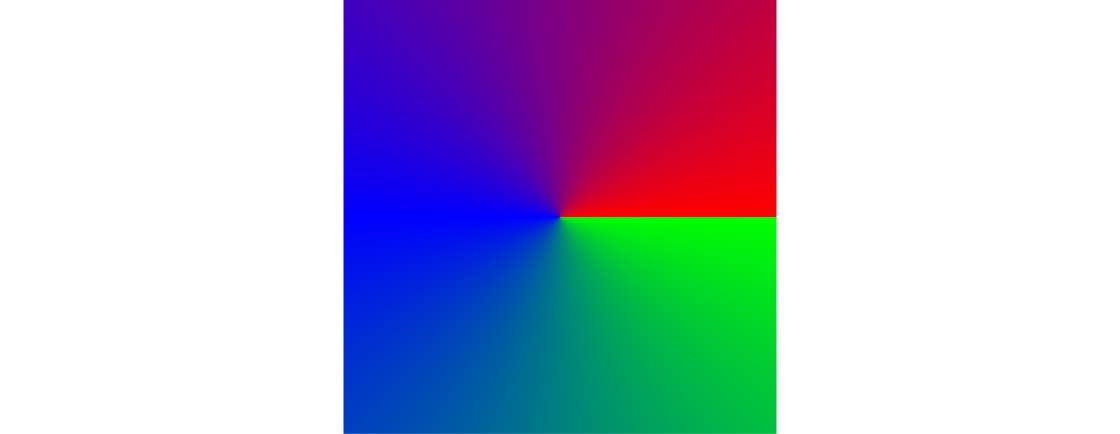

赤・青・緑を極座標にマッピング

// 0~2πの範囲で返す関数
float atan2PI(float y, float x) {
  float a = atan2(y, x);
  return (a < 0.0) ? a + 2.0 * PI : a;
}

void main(){
  vec2 pos = gl_FragCoord.xy / u_resolution.xy;
  pos = 2.0 * pos.xy - vec2(1.0);
  pos.x = atan2PI(pos.y, pos.x) / PI;

  vec3[3] col3 = vec3[](
    vec3(1.0, 0.0, 0.0),
    vec3(0.0, 0.0, 1.0),
    vec3(0.0, 1.0, 0.0)
  );

  int ind = int(pos.x);

  vec3 col = mix(col3[ind], col3[ind + 1], fract(pos.x));
  fragColor = vec4(col, 1.0);
}

まず極座標にマッピングするため、画面中央が(0.0, 0.0)になるように、フラグメント座標範囲を[-1.0, 1.0]に変換します。

vec2 pos = gl_FragCoord.xy / u_resolution.xy;
pos = 2.0 * pos.xy - vec2(1.0); // [-1.0, 1.0] に変換

GLSL のatanは、[-π,π] の範囲を返すので、3 色のグラデーションにするために、偏角を [0,2π] の範囲で返す関数atan2PIを作ります。

float atan2PI(float y, float x) {
  float a = atan2(y, x);
  return (a < 0.0) ? a + 2.0 * PI : a;
}

GLSL のatanは、座標の第 1 象限と第 2 象限の場合は正の値、第 3 象限と第 4 象限の場合は負の値を返します。なので、正の値の時はそのまま返して、負の値の時は 2π を加えて返すことで、[0,2π] の範囲で返すことができます。

atan2PIで返ってきた値を π で割ることで、0~2 の範囲が得られるので、サンプルコード 1.2 のようにintで整数にして、3 色の配列のインデックスを使いmix関数でグラデーションを作ることができます。

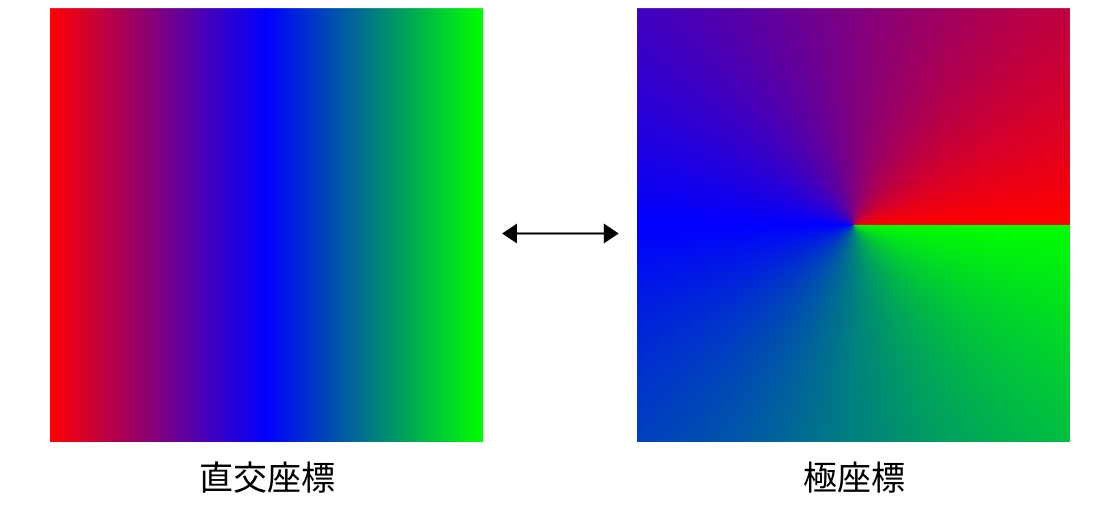

ここで見たように、極座標を使ったマッピングでは原点に近い部分では、1 周が短くなります

なので書籍のコード 1.8 では、テクスチャの端でつなぎ目がうまくつながるように白色のグラデーションをつくっています。この部分に関しては書籍を参照してください。
